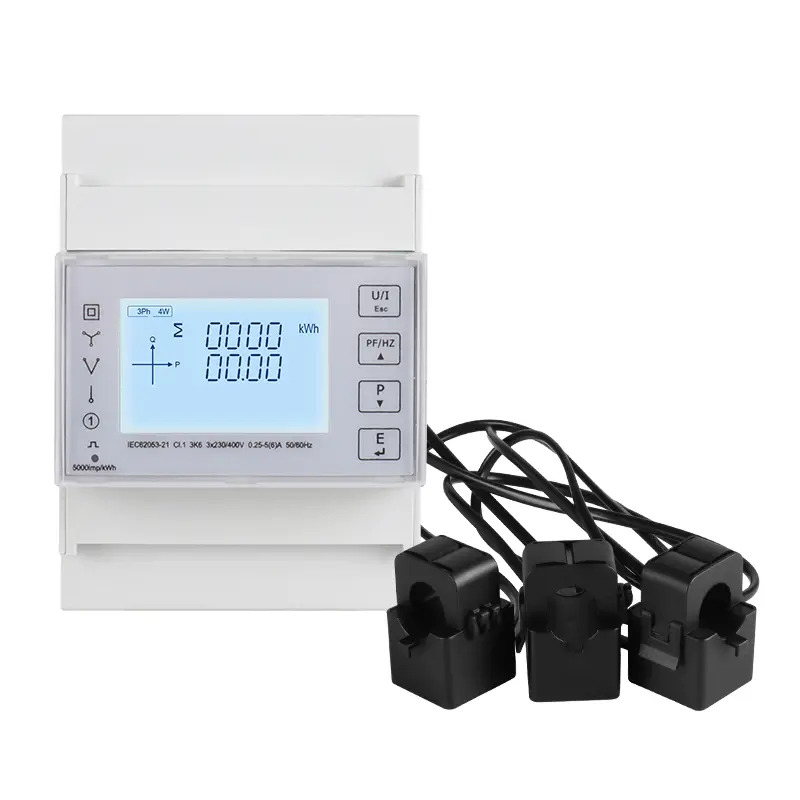

3P 4W Yüksek Hassas Ölçüm Din Rail Energy Smart Metre

Xinkong Electrical, Çin'de profesyonel bir 3P 4W yüksek hassasiyetli ölçüm DIN Rail Energy akıllı sayaç üreticisi ve tedarikçisidir. Uzun yıllardır ölçüm konusunda uzmanlaştık. Ürünlerimiz iyi bir fiyat avantajına sahiptir ve Güneydoğu ve Orta Asya pazarlarının çoğunu kapsamaktadır. Çin'deki uzun vadeli partneriniz olmayı dört gözle bekliyoruz.

Talep Gönder

Ürün Açıklaması

3P 4W Yüksek Hassas Ölçüm Din Ray Enerji Akıllı Ölçer Din Ray Teslimat İletme Mutil-Fonksiyon Enerji Ölçer. Bu ürünler, voltaj, akım, dört kadran güç gibi çeşitli güç parametrelerinin ölçülmesini ve analizini destekleyebilir parametreler, güç faktörü vb. Bu sırada Ayrıca sağlayabilirler İki yönlü aktif enerji, reaktif enerji, aylık ve günlük elektrik tüketimi istatistikleri gibi çoklu elektrikli enerji parametrelerinin ölçümü. ve uzun yaşam özellikleri. Rs485 iletişim arayüzüne sahip bu ürün serisi, baud oranı maksimum Modbus RTU iletişim protokollerini destekleyen 38400bps destekleyin. Uzaktan verilerin okunması işlevini kolayca gerçekleştirebilir ve büyük ekran LCD ve dokunma duyarlı anahtar tasarımını benimseyebilir, Varite parametrelerinin yerel görünümünü kolayca gerçekleştirebilir ve ayarlayabilir. Ürün, ürünün veri güvenliğini sağlayan şifre koruma işlevine sahiptir.

3P 4W Yüksek Hassas Ölçüm DIN Rail Energy Akıllı Ölçer, fotovoltaik invertörün elektrik enerjisi izlemesi, yeni enerji elektrik tüketiminin istatistiksel analizi, güç sistemi kamu hizmetlerinin ve akıllı binaların güç izleme ihtiyaçları için tasarlanmıştır. Tam iletişim işlevi, çeşitli kontrol sistemleri, SCADA sistemleri ve Enerji Yönetim Sistemleri.

Özellikler

Maksimum Mevcut 100Adirek Erişim

Din Ray montajı, standart 4 modül genişliği.

Çok fonksiyonlu parametre ölçümü, voltaj, akım, aktif güç, reaktif güç, görünür güç, güç sağlar faktör, faz açısı, vb.

İki yönlü güç, talep ve diğer istatistiksel veriler gibi çeşitli istatistiksel veriler ve yerel depolama işlevleri sağlayın. Son 12 ay boyunca aylık elektrik tüketim istatistikleri sağlayın ve son 31 gün boyunca günlük elektrik tüketimi istatistikleri

RS485 iletişim fonksiyonunu destekleyin, 38400bps'ye kadar baud oranı, Modbus RTU protokolünü destekleyin.

Bir Optocoupler darbesi çıkış arayüzünü destekler ve çıkış parametreleri ayarlanabilir.

LCD yenileme süresi 1 saniyedir, Destek Kılavuzu veya Otomatik kaydırma ekranı (yapılandırılabilir)

Parametreler

1. Birim ölçebilir ve gösterebilir
Anlık rms Değer
Akım	Aşama başına nötr
Gerilim	L-L, L-N
Sıklık	45 ila 65hz
Aktif güç	Toplam ve aşama başına
Güç faktörü	Toplam ve aşama başına
Enerji Değerler (dahil: içe aktarın, ihracat, ithal + ihracat)

Aktif enerji	0 ila 9999999.999 kWh
Çok Tarifli Aktif Enerji (T1 - T4)	0 ila 9999999.999 kWh
2. Birim ölçebilir ve iletişim okuyabilir
Enerji Değer
Görünen Enerji (Toplam)	0 ila 9999999999 Maya
Çok tarifeli reaktif Enerji (T1 - T4)	0 ila 9999999.999 kvarh, dahil: İthalat, Dışa aktarma, ithalat+dışa aktarma
Son 12 aydır aylık elektrik tüketimi	Toplam aktif enerji Aralık: 0 ila 9999999.999 kwh
Son 31 gün boyunca günlük enerji tüketimi	Toplam aktif enerji Aralık: 0 ila 9999999.999 kwh
3. Birim yerleşebilir
İletişim sınıfı	Modbus adresi, baud oranı, parite biti, durdurma biti
Sistem yapılandırma sınıfı	Kullanıcı şifresi (HMI), güç sistemi türü
Nabız Çıktı Sınıfı	Darbe çıkış tipi, darbe çıkış genişliği, darbe çıkış hızı
Zaman sınıfı	Otomatik kaydırma görüntüleme süresi, arkadan aydınlatmalı Zaman, Sistem Süresi (RTC), Tarife zaman

Spesifikasyon

Elektrik Özellikler
Ölçüm türü		AC sisteminde harmonikler dahil RMS, 1P2W, 3P3W, 3P4W'yi destekleyin
Ölçüm doğruluğu	Voltaj, akım	Sınıf 0.5, IEC 61557-12'ye göre
	Aktif güç	Sınıf 1 / 0.5, IEC 61557-12'ye göre
	Reaktif güç	Sınıf 2, IEC 61557-12'ye göre
	Görünür güç	IEC'ye göre Sınıf 1 61557-12
	Aktif enerji	Sınıf 1 / 0.5s, IEC 62053-22, IEC 61557-12
	Reaktif enerji	Sınıf 2, IEC 62053-23, IEC 61557-12
	Güç faktörü	IEC'ye göre Sınıf 1 61557-12
	Sıklık	Sınıf 0.2, IEC 61557-12'ye göre
	Harmonik bozulma	Sınıf 2, IEC 61557-12'ye göre
Veri Güncelleme Oranı		1 saniye. İsteğe bağlı 100 ms
Giriş voltajı	Flotage Dalak (Bir)	230 VAC (L-N) / 400 VAC (L-L)
	Doğrudan bağlantı	Ölçülen Aralık: 85 ila 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Frekans aralığı	45 ila 65 Hz
	Aşırı yük kapasitesi	2*BM 1 saniye
Giriş akımı	Ölçülen aralık	0.005 ila 100 A, temel akım (IB) 10A'dır
Giriş akımı	Aşırı yük kapasitesi	30*0.01 saniye için Imax
Nabız çıkışı	Arayüz türü	Toplayıcı Optocoupler'ı açık
	Nabız sabiti	400/100/10/1 imp / kwh (Kvarh) (yapılandırılabilir)
	Nabız genişliği	60/100/200 Milisaniye (Yapılandırılabilir), Varsayılan 100 Millisaniye'dir
	Nabız Çıktı Türü	İthalat/İhracat/Toplam Aktif Enerji, İthalat/İhracat/Toplam Reaktif Enerji (Yapılandırılabilir)
	Sınıf	IEC'ye göre A Sınıfı 62053-31
	Giriş voltajı	5 ~ 27 VDC
Paneldeki darbe göstergesi ışığı		Nabız sabiti 400imp/kWh'dir
Gerçek zamanlı saat doğruluğu		0.5 s/d

Mekanik Özellikler
IP koruma derecesi (IEC 60529)	IP51 ön ekranı, IP30 metre gövdesi için tasarlanmıştır

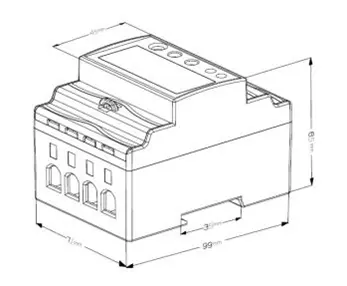

Boyutlar (W x H x D)	99 x 71 x 65 mm
Montaj konumu	Din Rayı montajı
Metre kasasının malzemesi	UL 94 V-0
Çevre Özellikler
Çalışma sıcaklığı	-25 ila+55 ℃
Saklama sıcaklığı	-40 ila+80 ℃
Nem	<%90, yoğunlaşmayan
Kirlilik derecesi	2
Yükseklik	2000 metreye kadar
Titreşim	10 Hz ila 150Hz, IEC 60068-2-6
Elektromanyetik Özellikler
Elektrostatik akıntı	Seviye 4, IEC 61000-4-2 (1)
Yayılan alanlara bağışıklık	Seviye 3, IEC 61000-4-3 (1)
Elektrikli hızlı geçişlere bağışıklık	Seviye 4, IEC 61000-4-4 (1)
Dalgalanmalara bağışıklık	Seviye 4, IEC 61000-4-5 (1)
Yürütülen rahatsızlıklara bağışıklık	Seviye 3, IEC 61000-4-6 (1)
Manyetik alanlara bağışıklık	IEC 61000-4-8 (1)
Voltaj düşüşlerine bağışıklık	IEC 61000-4-11 (1)
Yayılan emisyonlar	Sınıf B, EN55011'e göre
Yürütülen emisyonlar	Sınıf B, EN55011'e göre
Harmonics	IEC 61000-3-2 (1)
(1): Deney testi, IEC61326-1'deki endüstriyel sınıf ürünlerinin sınıf gereksinimlerine göre gerçekleştirilir.
Emniyet
Ölçüm kategorisi	KAT III, IEC 61010-1'e göre
Aşırı gerilim kategorisi	KAT III, IEC 61010-1'e göre
Yalıtım	AC voltaj testi: 1 dakika boyunca 4kv
Yalıtım	Dürtü Voltaj Testi: 6KV - 1.2/50µs dalga formu
Koruyucu sınıf	II, IEC61010-1'e göre
İletişim
Arayüzler Standardı ve Protokoller	2 telli RS485, Modbus RTU
Buad oranı	1200 ila 38400 bps, varsayılan 9600 bps
Parite biti	Hiçbiri, hatta garip, varsayılan yok
Bit	1 veya 2, varsayılan 1
Yanıt Süresi	<100ms
İletim modu	yarım dubleks
Şanzıman mesafesi	1000m'ye kadar
Maks. Otobüs Yükleme	64 PC
