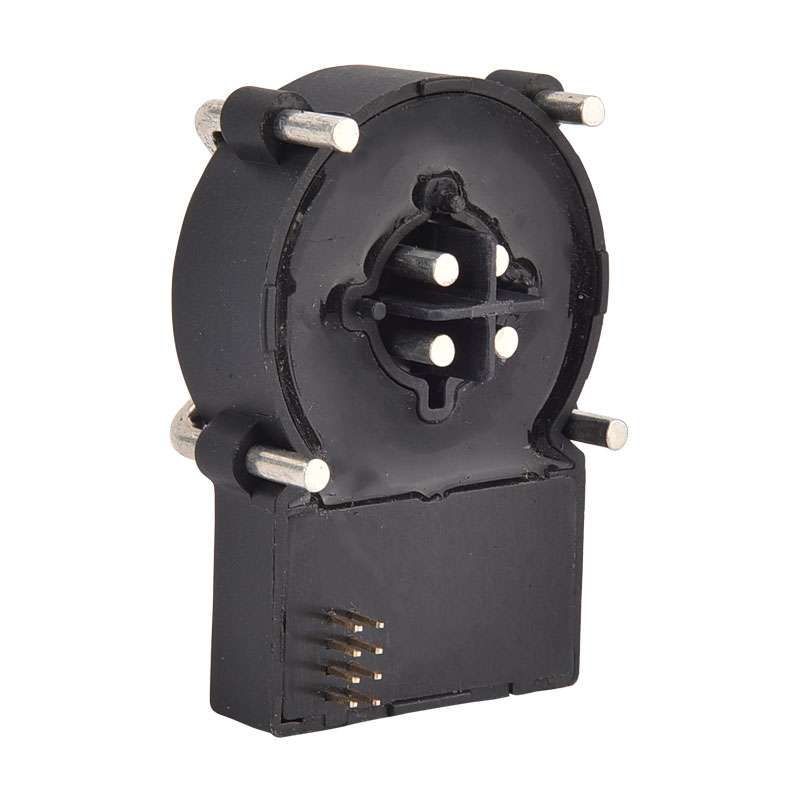

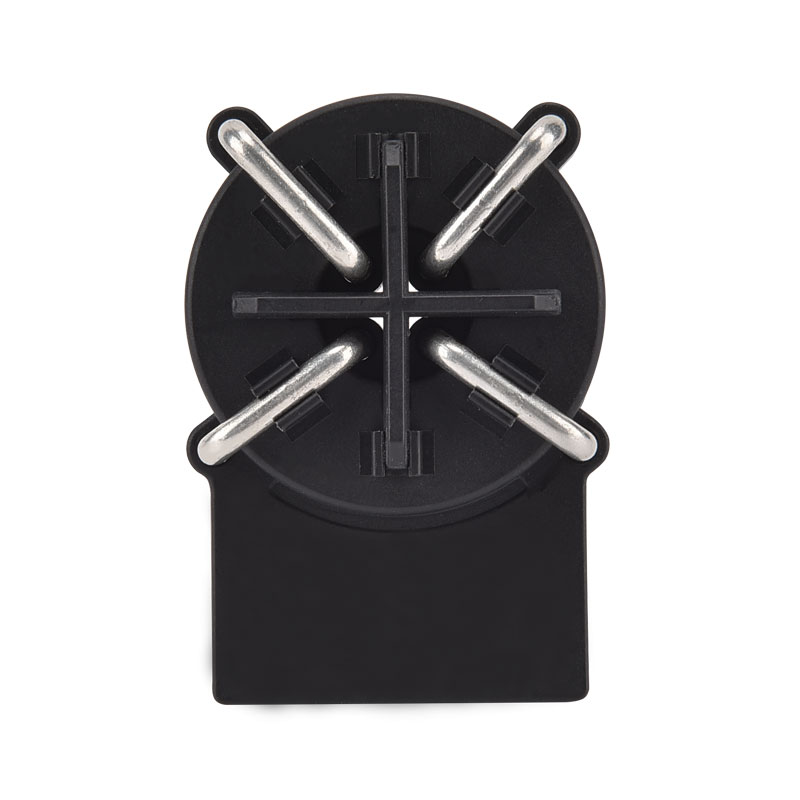

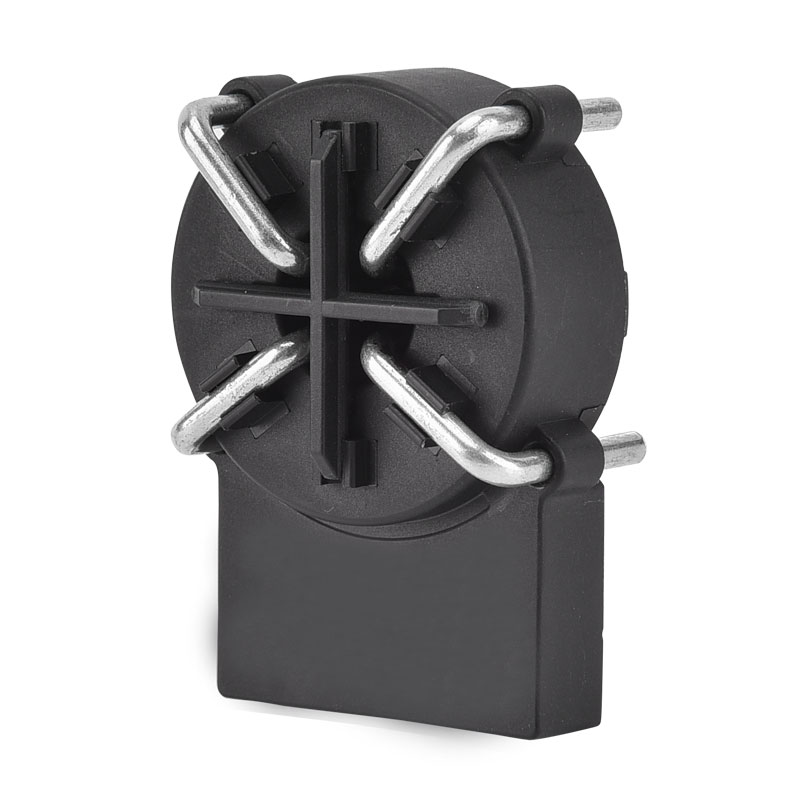

EV şarj cihazı parçaları artık akım izleme ünitesi

Xinkong, bir EV şarj cihazı parçaları kalıntı akım izleme ünitesi üreticisi ve tedarikçisidir, kaliteli hizmet ile tanınır. Wenzhou Xinkong İthalat & Export Co., Ltd. bilimsel araştırma, üretim ve satışları entegre eden yenilikçi bir girişimdir. Şirketin satış ağı, Avrupa ve Güneydoğu Asya gibi birçok ülkeyi ve bölgeyi kapsamaktadır ve ürün kalitesi ve hizmeti müşteriler tarafından iyi karşılanmaktadır. EV şarj cihazı parçaları artık akım izleme ünitesini bizden satın almanızdan emin olabilirsiniz.

XKCA serisi artık akım algılama modülü, özellikle elektrikli araçlar, elektrikli motosikletler, elektrikli bisikletler, şarj ücretleri ve güç güvenliği yönetimi için genel şarj istasyonlarında yaygın olarak uygulanabilir. Basit kullanım ve kolay kurulum sunar.

Özellikler

■ tek tedarik +5 V
■ Çift dijital açık drena çıkışı, 20MAAC/6ADC Trip göstergesi
■ Modülde 3 fazlı birincil iletkenler (Tip. 32a, maks. 40a)
■ DC artık akım değer göstergesi için PWM çıkışı (0 ~ 30mA)
■ Sistem hatası için hata çıkışı
■ PCB kartına monte edildi
■ Kendi kendine test işlevi

Başvuru

■ Zemin Arıza Tespiti

■ Elektrikli Araç Şarj İstasyonu

■ Dönüştürücü Sızıntı Akım Tespiti

Standart

■ IEC 62752 Kalıcı Akım Gereksinimleri için geçerlidir

■ IEC 62955 RDC-PD için artık akım gereksinimleri için geçerlidir

■ UL2231 artık akım gereksinimleri için geçerli

■ Bileşenler Tasarlanmış Tam Doldurma ROHS/REACH

Ürün ekleme

Tipik Uygulama Şeması ：

PIN Tanımı ：

Elektrik/Güvenilirlik Özellikleri ：

Trip-akım (artık akımla ilgili özellikler) ：

Geziye süresi (artık akımla ilgili özellikler) ：

Ürün Boyutu (mm) ：

Zamanlama Diyagramı ：

■ T0 Sistem Durum için Bekleme Süresi olarak, T0≈ 270ms

■ T1 bekleme süresi olarak, T1 ≥ 100ms önerilir

■ T2 Kalibrasyon ve Kendinden Test sipariş süresi olarak, 50ms ≤ t2 ≤ 100ms önerilir

■ T3 Kendi kendine test DC, T3≈ 200ms için bekleme süresi olarak, 300ms'den sonra x6 out okuması önerilmektedir.

■ T4 Kendi kendine test AC, T4≈ 690ms için bekleme süresi olarak, 300ms'den sonra x30-out okuması önerilmektedir.

■ T5 AC Self-Test Indication Süresi Süresi, T5 ≈ 1580ms

■ T6 DC Self-Test Engelie Süre Süresi olarak, T6 ≈ 1090ms

Kendi kendine test devresi ：

■ Simüel DC artık akımı üretmek için ZCT'de 20 Yatak

■ Tipik değer üretmek için VDD kullanarak = 6.53 MADC Simüle Kalma Akım

■ Bu akım, sistemin doğru çalışıp çalışmadığını test etmek için en kısıtlı açma koşuludur

Dijital Sinyal Flip Eşiği ：

■ Sinyal salınımından kaçınmak için, açma eşiği ve kurtarma eşiği ile açma sinyal çıkışı çevirme ayarlandı

■ Eşiği açarken  ulaşıldı ， İlgili X-Out Flip ， ve mevcut kurtarma eşiğinde akım düştüğünde  , ilgili X-Out Flight, düşük seviyeli duruma geri dönün

■ % 100 tipik açma değeri olarak ayarlanır ve  % 55 tipik açma değeri olarak ayarlanır
