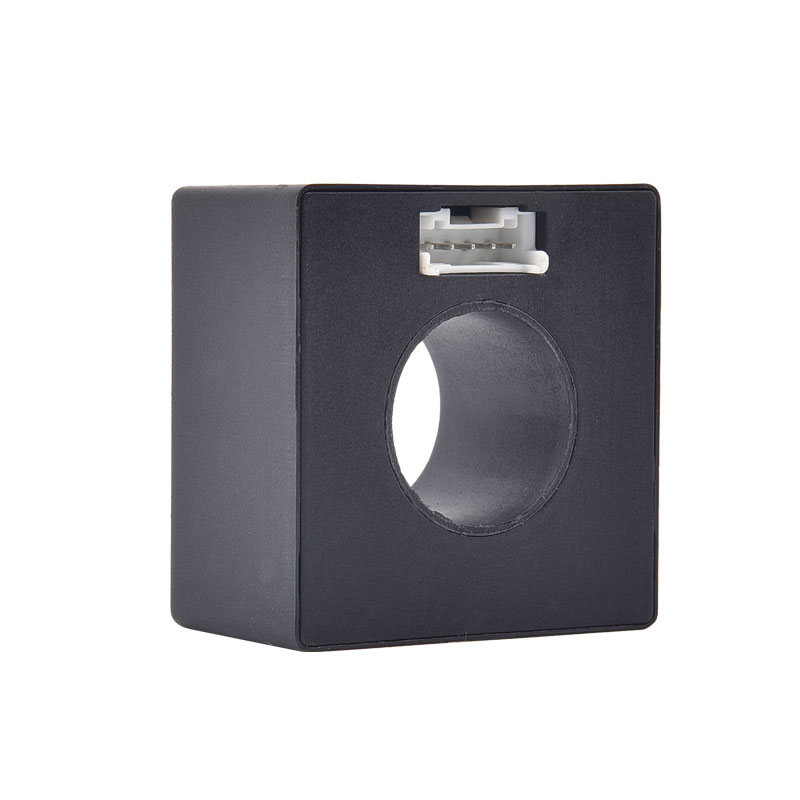

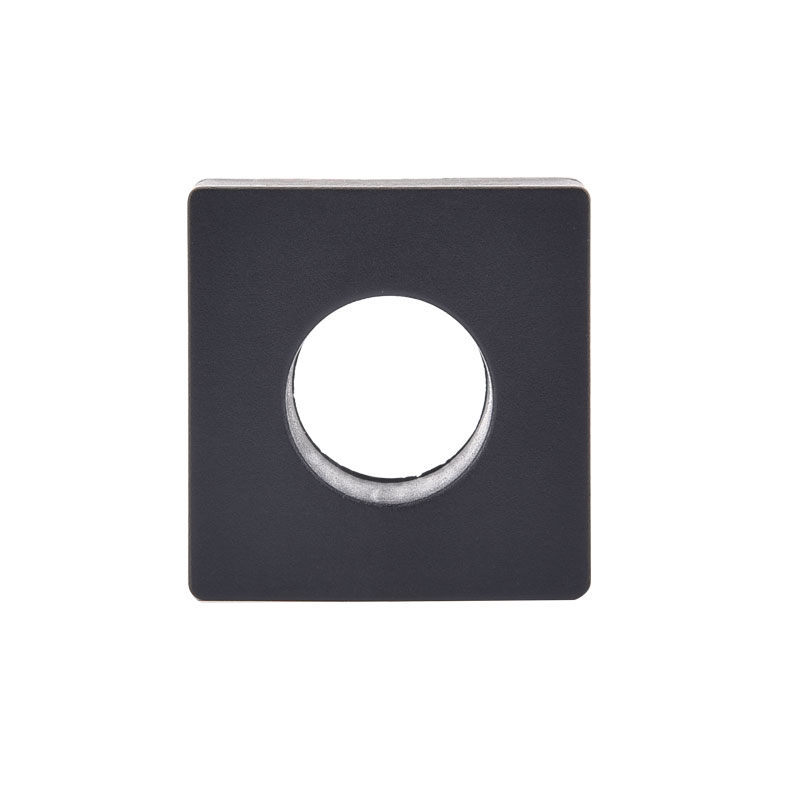

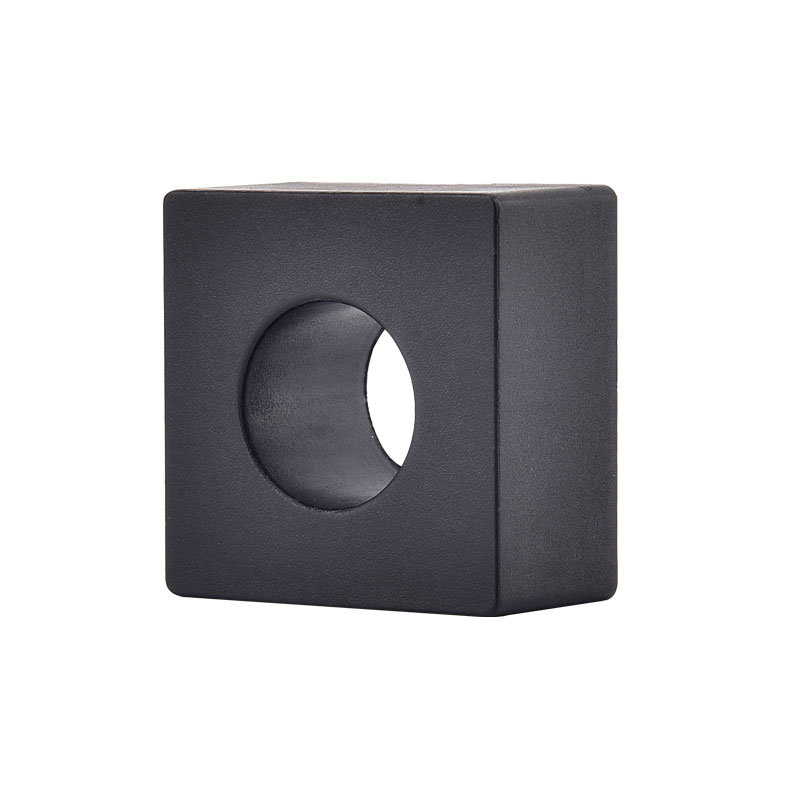

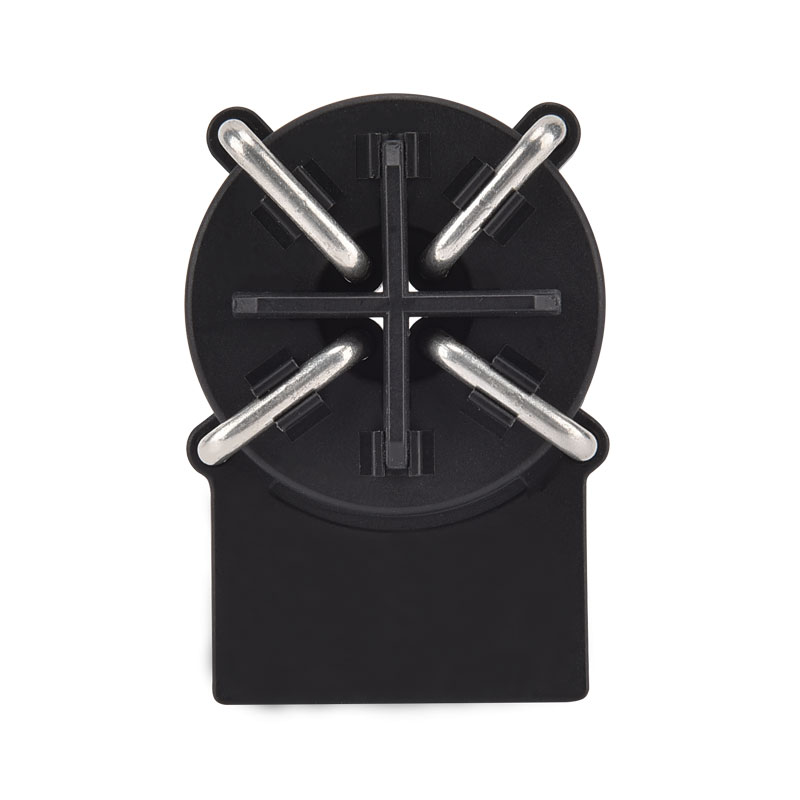

İzolasyon testi B tipi sızıntı sensörü

Xinkong, B-tipi sızıntı sensörü üreticisi ve tedarikçisi uzun yıllar deneyime sahip profesyonel bir izolasyon testidir. İzolasyon testi B tipi sızıntı sensörü birçok uygulamayı karşılayabilir, kalite hizmetlerimizle ilgileniyorsanız, şimdi bize danışabilirsiniz ve derhal size geri döneceğiz. Bu cihazların önemli bir güvenlik işlevi, tüm sistemin tüm sistemin Güç modüllerinden Dünya'ya karşı sızıntısı izlenmesidir. Arızalı bir sistem insanlar için tehlikeli hale gelebilir veya yangınlara neden olabilir. Şimdiye kadar gelmeden önce, güç modülleri ızgaradan kopuklanmalıdır. Sızıntı akımı DC ve AC bileşenleri içerir. Bu nedenle AC/DC'ye duyarlı bir izleme ünitesi gereklidir.

Talep Gönder

Ürün Açıklaması

Xinkong, Kaliteli Servis için iyi bilinen B tipi sızıntı sensörü üreticisi ve tedarikçisi bir izolasyon testidir. Wenzhou Xinkong İthalat & Export Co., Ltd. bilimsel araştırma, üretim ve satışları entegre eden yenilikçi bir girişimdir. Şirketin satış ağı, Avrupa ve Güneydoğu Asya gibi birçok ülkeyi ve bölgeyi kapsamaktadır ve ürün kalitesi ve hizmeti müşteriler tarafından iyi karşılanmaktadır. Bizden B-tipi sızıntı sensörü izolasyon testi satın almanızdan emin olabilirsiniz.

Özellikler

■ tek tedarik +5 V

■ Yüksek ve düşük seviyeli çıktı

■ Kendi kendine test işlevi

■ PCB kartına monte edildi

Başvuru

■ Zemin Arıza Tespiti

■ Elektrikli Araç Şarj İstasyonu

■ Dönüştürücü Sızıntı Akım Tespiti

Standart

■ IEC 62752 Kalıcı Akım Gereksinimleri için geçerlidir

■ IEC 62955 RDC-MD için artık akım gereksinimleri için geçerlidir

■ Bileşenler Tasarlanmış Tam Doldurma ROHS/REACH

Genel bakış

Bu cihazların önemli bir güvenlik işlevi, tüm sistemin dünyaya karşı güç modüllerinden sızıntı akımının izlenmesidir. Arızalı bir sistem insanlar için tehlikeli hale gelebilir veya yangınlara neden olabilir. Şimdiye kadar gelmeden önce, güç modülleri ızgaradan kopuklanmalıdır. Sızıntı akımı DC ve AC bileşenleri içerir. Bu nedenle AC/DC'ye duyarlı bir izleme ünitesi gereklidir.

XKCA serisi artık akım algılama modülü, özellikle elektrikli araçlar, elektrikli motosikletler, elektrikli bisikletler, şarj ücretleri ve güç güvenliği yönetimi için genel şarj istasyonlarında yaygın olarak uygulanabilir. Basit kullanım ve kolay kurulum sunar.

Tipik Uygulama Şeması ：

PIN Tanımı ：

Pin numarası	Sembol	Pim türü	İşlevler
1	VDD	Güç	Modül Güç Kaynağı, Standart Voltaj 5VDC Voltaj Girişinin 4.85 ~ 5.15VDC, Güç Çıkışı Yeteneği> 100mA olması gerekir Güç kaynağı dalgalanması ≤ 150mv
2	SEYAHAT	Çıktı	Kalan akım eşiği aştığında, çıkış seviyesi dibe ve yüksek
3	Gnd	Güç	Zemin
4	Cal	GİRİŞ	Bu pim 0VDC'ye gerçekleştirildiğinde, modül sıfır noktalı düşüşü hesaplayacak ve kalibrasyon işlemini bitirmek için MCU'ya kaydolacak değeri saklayacaktır. CAL fonksiyonunu kullanırken, artık akım akışı olmamasını sağlamak için ana devre kesilmelidir
5	TEST	GİRİŞ	Şarjlamaya başlamadan önce, ürünün normal çalışıp çalışmadığını doğrulamak için ürün üzerinde bir simülasyon testi yapın

Elektrik/Güvenilirlik Özellikleri ：

	Kargaşa	Min	Tip	Maksimum	Birim
1	Birincil nominal RMS akımı (1faz / 3faz)		32	80	A
2	Besleme voltajı	4.85	5	5.15	V
3	Göreceli nem			95	%
4	Ortam çalışma sıcaklığı	-40		+105	℃
5	Ortam depolama sıcaklığı	-20		+65	℃
6	Güç tüketimi			≤110	MW
7	Voltaj girişi/çıkışı, düşük seviye	0		0.6	V
8	Voltaj girişi/çıkışı, yüksek seviye	4.2		5	V
9	Teorik tasarım hayatı		≧ 20		Yr
10	Çalışma yüksekliği			≤4000	m

Trip-akım (artık akımla ilgili özellikler) ：

	Dalga	Frekans	Min	Tip	Maksimum	Birim
1	S-DC	-	3	4.5	6	anne
2	2PDC	-	3.5	5	7	anne
3	3PDC	-	3.1	4.5	6.2	anne

Geziye süresi (artık akımla ilgili özellikler) ：

	Dalga	Frekans	Akım	Tip	Maksimum	Birim
1	S-DC	-	6mA	100	1000	MS
2	S-DC	-	60mA	50	300	MS
3	S-DC	-	200mA	50	100	MS
4	2PDC	-	60mA	50	300	MS
5	2PDC	-	200mA	50	100	MS
6	3PDC	-	60mA	50	300	MS
7	3PDC	-	200mA	50	100	MS

Notrip-Time (artık akımla ilgili özellikler) ：

	Dalga	Frekans	Akım	Düşük sınırlı	Birim
1	AC	50Hz	30ma	∞	MS
2	AC	50Hz	60mA	300	MS
3	AC	50Hz	150mA	80	MS
4	AC	50Hz	5a	80	MS

Ürün Boyutu (mm) ：

Not: Terminal kabloları özelleştirilebilir.

Zamanlama Diyagramı ：

■ VDD Güçlendirme Hızı ≤ 5ms/V

■ T1 bekleme süresi olarak, T1 ≥ 100ms önerilir

■ 50ms T2≤100ms, Cal Pin Düşük Zaman 50ms'den büyük, ürün sıfır faza girmeye başlar

■ T3500ms ve sıfırın tamamlanmasını bekleyin

■ T4≈400ms ve Test Self-test sinyali etkinliği, uygulanmadan önce T3 tamamlanana kadar beklemeli

■ Gezi Pimi Çıkışı Yüksek Süre Tx = 100ms (Kendi kendine test işlevini doğrulayın)

■ Ty = 100ms, gezi pimi yüksek seviyeli solma süresidir (kendi kendine test doğrulamasını devre dışı bırakır)

Kendi kendine test devresi ：

■ Simüel DC artık akımı üretmek için ZCT'de 20 Yatak
■ Tipik değer üretmek için VDD kullanarak = 6.53 MADC Simüle Kalma Akım
■ Bu akım, sistemin doğru çalışıp çalışmadığını test etmek için en kısıtlı açma koşuludur

Dijital Sinyal Flip Eşiği ：
